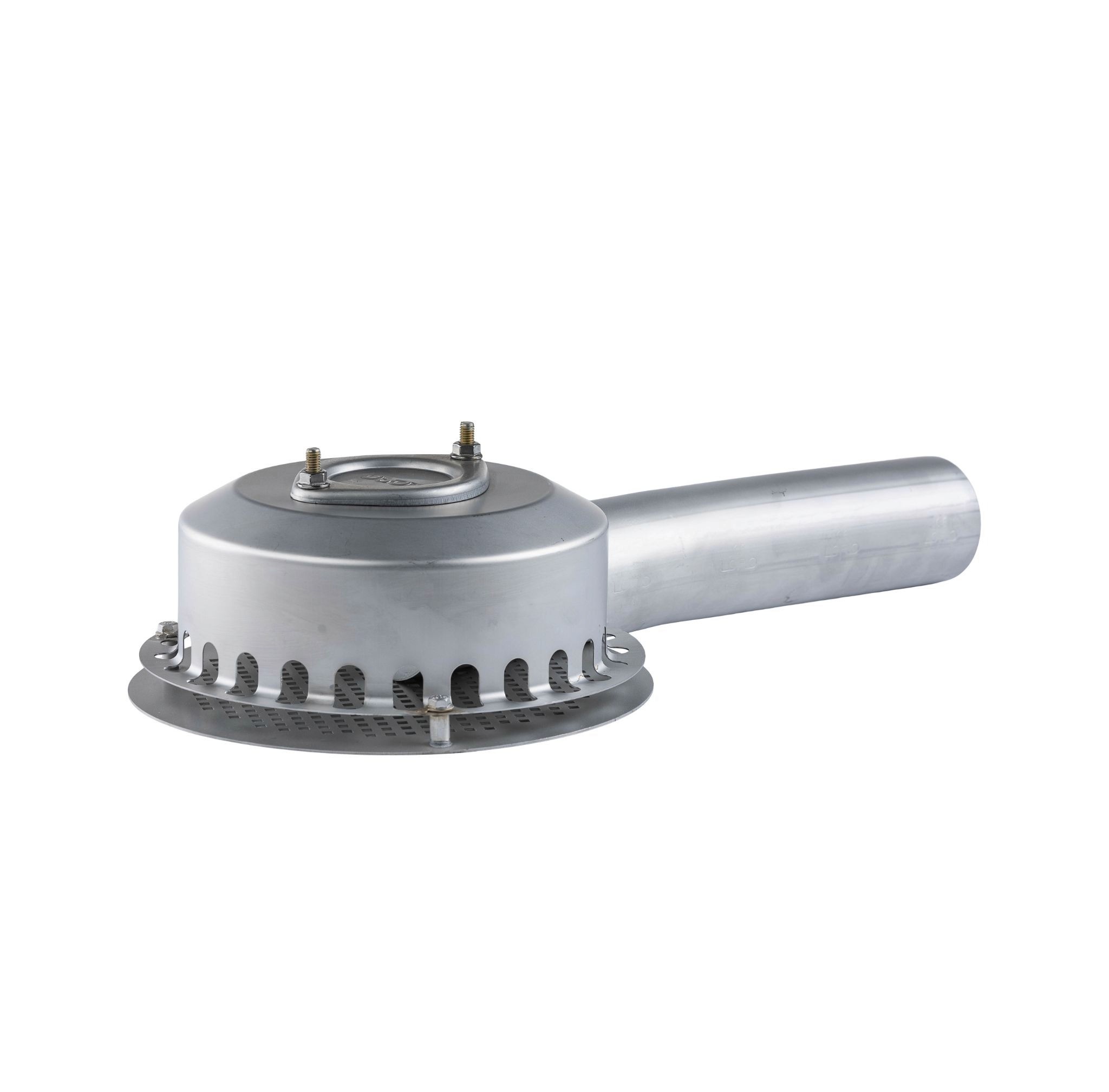

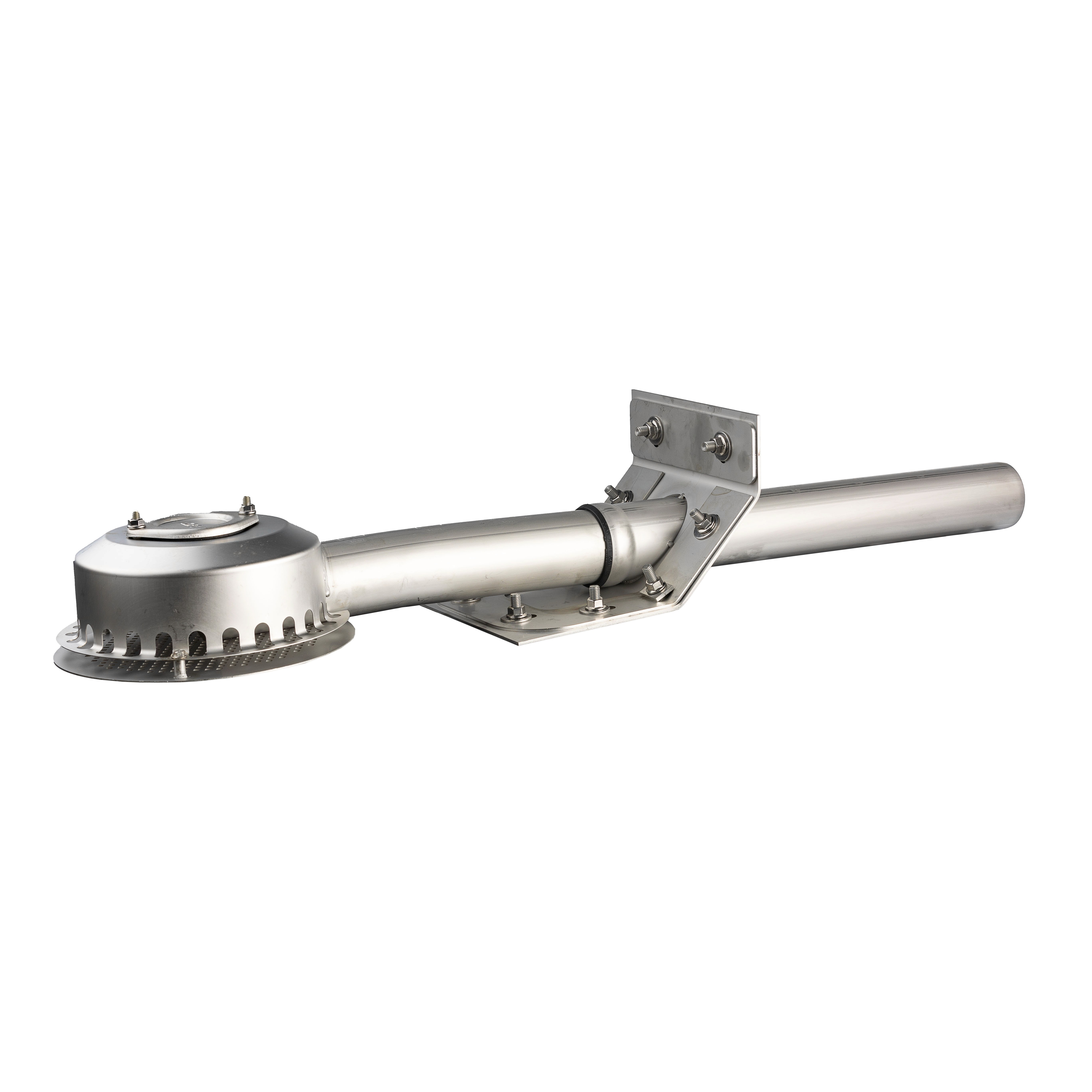

Maximale Capaciteit in Minimale Ruimte: De Kracht van de Serie 62 DRAINJET®

Architecten en constructeurs staan steeds vaker voor een complexe puzzel: gebouwen worden compacter, de technische installaties in plafonds nemen toe, maar de hoeveelheid neerslag per vierkante meter stijgt. Hoe voert u enorme hoeveelheden hemelwater af als er simpelweg geen ruimte is voor dikke buizen en afschot? Het antwoord ligt in geavanceerde afvoersystemen die gebruikmaken van drukstroming. In deze blog duiken we diep in de specialistische wereld van de Serie 62 DRAINJET®.

De uitdaging van de moderne bouwschil

In de traditionele utiliteitsbouw was er vaak genoeg ruimte voor grote schachten en verlaagde plafonds. Vandaag de dag telt elke centimeter. Of het nu gaat om een prestigieus kantoorpand met veel glas of de renovatie van een monumentaal pand: we willen geen zichtbare afvoerpijpen en we willen zeker geen kostbare vrije hoogte opofferen aan afvoerleidingen die schuin moeten lopen.

Wanneer u werkt met een standaard afvoer, bent u gebonden aan de natuurwetten van de zwaartekracht. Dit principe, ook wel de 'vrije spiegel slag' genoemd, houdt in dat een buis nooit volledig gevuld is met water; er stroomt altijd lucht mee. Hierdoor is een grote diameter nodig om de gewenste capaciteit te halen. Bovendien is afschot (minimaal 1%) verplicht om het water in beweging te houden. Op een traject van 50 meter betekent dit een hoogteverlies van een halve meter, wat in moderne ontwerpen vaak onacceptabel is. De Serie 62 DRAINJET® doorbreekt deze beperkingen door een actieve zuigkracht te creëren.

Wat maakt de DRAINJET® uniek?

De Serie 62 is niet zomaar een afvoer; het is een hoogwaardig druk stromingssysteem (ook wel sifonisch systeem genoemd). Waar andere systemen lucht mee aanzuigen, is de DRAINJET® zo geconstrueerd dat de leiding zich bij een regenbui razendsnel volledig vult met water.

1. Sifonische werking zonder compromissen

Zodra de waterstand op het dak een bepaald niveau bereikt, zorgt de speciale uitstroombak van de Serie 62 ervoor dat er geen lucht meer in de buis komt. De vallende waterkolom in de verticale standleiding creëert een vacuüm in de horizontale leidingen. Dit resulteert in een enorme stroomsnelheid die het water met kracht door het systeem trekt. Dit proces begint al bij relatief geringe neerslag, waardoor het dak snel watervrij wordt gemaakt.

2. Geen afschot, meer vrijheid

Omdat het water door onderdruk wordt voortgestuwd, hoeft de leiding niet schuin te lopen. U kunt de horizontale verzamelleidingen vlak tegen het dak of de vloerconstructie monteren. Dit is een 'gamechanger' voor ontwerpen waarbij installatieruimte beperkt is of waar esthetiek een grote rol speelt. Architecten kunnen hierdoor dunnere vloerpakketten ontwerpen of meer ruimte overlaten voor andere technische installaties zoals luchtkanalen en elektra.

3. Kleinere diameters, grotere prestaties

Een van de meest opvallende kenmerken van de DRAINJET® is de diameter van de buizen. Omdat de buis 100% wordt benut voor water (en niet voor 50% uit lucht bestaat), kan een DN 50 of DN 70 leiding van de Serie 62 meer water verwerken dan een conventionele DN 100 leiding. Dit scheelt niet alleen ruimte, maar ook aanzienlijk in de materiaalkosten en het gewicht van de totale installatie.

Toepassingen: Wanneer kiest u voor de Serie 62?

Niet elk dak heeft een druksysteem nodig, maar in specifieke scenario's is de DRAINJET® de enige logische keuze:

• Complexe Dakvormen: Bij daken met veel verspringingen, dakterrassen of verschillende niveaus is het logistiek lastig om overal afschot te realiseren. De DRAINJET® koppelt deze punten moeiteloos aan elkaar via een horizontaal netwerk.

• Renovatieprojecten: Bij het verduurzamen of herbestemmen van bestaande gebouwen zijn de schachten vaak te klein voor moderne afvoer eisen. De kleinere diameters van de Serie 62 passen vaak wel in de bestaande architectuur zonder ingrijpende sloopwerkzaamheden.

• Grote Dakoppervlakken: Bij distributiecentra en fabrieken is het doel om zo min mogelijk verticale standleidingen door de werkvloer te laten lopen. Met drukstroming kunnen grote afstanden horizontaal worden overbrugd naar één centrale afvoerplek.

De voordelen van Loro-X Staal in Druksystemen

De Serie 62 maakt optimaal gebruik van de bewezen Loro-X staal technologie. In afvoersystemen die onder druk staan, is materiaalkeuze cruciaal. Kunststof systemen kunnen gaan "klapperen" of vervormen door de kinetische energie die vrijkomt bij de plotselinge opvulling van de buizen.

Thermisch verzinkt staal biedt hier de oplossing:

• Drukbestendigheid: De insteekverbindingen met speciale afdichtingsringen zijn bestand tegen zowel overdruk als de sterke onderdruk die in de DRAINJET® ontstaat. Dit garandeert een lekdichte installatie voor de lange termijn.

• Geluidsisolatie: Het geluid van racy water in een druksysteem kan aanzienlijk zijn. Dankzij de hoge massa en stijfheid van het staal wordt dit geluid veel beter gedempt dan bij dunwandige kunststof buizen, wat essentieel is voor comfort in kantoren of woongebouwen.

• Brandveiligheid en Duurzaamheid: Staal is onbrandbaar (A1-klasse). Bovendien is het systeem aan het einde van de levensduur van een gebouw 100% recyclebaar zonder kwaliteitsverlies, wat perfect past binnen de circulaire bouweconomie.

De Rol bij Noodafwatering

Noodafwatering is een kritisch onderdeel van de dakveiligheid. De Serie 62 wordt veelvuldig ingezet als onderdeel van het noodsysteem. Juist omdat noodafvoeren vaak op lastige plekken in de gevel of attika uitkomen, biedt de flexibiliteit van drukstroming hier grote voordelen. Het systeem kan extreme piekbelastingen aan die een standaard overloop simpelweg niet kan verwerken, waardoor de constructieve veiligheid van het dak gewaarborgd blijft.

Technische Ondersteuning en Berekening

Een druk stromingssysteem valt of staat bij een exacte hydraulische berekening. De diameters moeten nauwkeurig worden afgestemd op het dakoppervlak, de geografische ligging van het gebouw en de totale hoogte om de sifonische werking te garanderen. Een te grote diameter zorgt ervoor dat de volvulling niet optreedt, terwijl een te kleine diameter te veel weerstand biedt.

Bij Loromeij stopt de service niet bij de levering van de onderdelen. Wij ondersteunen architecten en technisch adviseurs bij het maken van deze complexe berekeningen conform de geldende normen. Hiermee borgen we dat het systeem voldoet aan de strengste eisen voor hemelwaterafvoer en dat u als opdrachtgever verzekerd bent van een feilloos werkend systeem.

FAQ: Veelgestelde vragen over de Serie 62

Hoe zit het met de installatie op de bouwplaats?

Dankzij de bekende Loro-X insteekverbinding is de installatie aanzienlijk sneller dan bij kunststof systemen die gelast moeten worden. Er is geen speciaal gereedschap of stroom nodig op het dak, wat de montage vereenvoudigt en de kans op menselijke fouten verkleint.

Is de Serie 62 ook in RVS leverbaar?

De serie 62 wordt standaard geleverd in RVS. Dit zorgt ervoor dat de levensduur op alle projecten waar de serie 62 geplaatst wordt extreem lang is. Dit geldt voor grote distributiecentra’s maar ook voor bedrijfshallen en elektriciteitsgebouwen.

Moet ik speciale bladvangers gebruiken?

Ja, de DRAINJET® wordt geleverd met speciaal ontworpen korven die voorkomen dat lucht wordt aangezogen terwijl ze vuil en bladeren tegenhouden. Regelmatig onderhoud van deze korven is essentieel voor de werking.

Maak Ruimte voor Prestatie

De Serie 62 DRAINJET® bewijst dat technische beperkingen omgezet kunnen worden in architectonische kansen. Door te kiezen voor geavanceerde afvoersystemen van Loromeij, kiest u voor een oplossing die decennialang betrouwbaar blijft, zelfs onder de meest extreme weersomstandigheden die we in de toekomst kunnen verwachten.

Heeft u een project waarbij ruimtebesparing en hoge afvoercapaciteit essentieel zijn?

Neem contact op met de experts van Loromeij voor een technisch ontwerp en een offerte op maat.
