De Toekomst van Hemelwaterafvoer: Waarom Druksystemen de Nieuwe Standaard zijn

Stelt u zich een distributiecentrum voor van 20.000 vierkante meter. Tijdens een zomerse wolkbreuk valt er in korte tijd tienduizenden liters water op dat dak. Als architect of installateur staat u voor een keuze: legt u een woud aan dikke PVC-buizen aan met kilometers afschot, of kiest u voor de innovatie van druksystemen? In deze uitgebreide gids duiken we diep in de techniek, de voordelen en de praktijk van moderne afwatering.

De Limieten van de Zwaartekracht

Traditionele hemelwaterafvoer werkt volgens op basis van zwaartekracht. Dit betekent dat water door een buis stroomt die slechts gedeeltelijk gevuld is. De rest van de ruimte in de buis wordt ingenomen door lucht. Om het water in beweging te houden, is afschot nodig, meestal minimaal 0,5 tot 1 centimeter per meter.

Bij grote utiliteitsgebouwen leidt dit tot drie grote problemen:

1. Ruimtegebrek: Door het noodzakelijke afschot komt de verzamelleiding aan het einde van een lang traject erg laag te hangen. Dit botst met ventilatiekanalen en kabelgoten.

2. Gewicht en Omvang: Omdat de buis halfvol is, heeft u een buis met een diameter van bijvoorbeeld 200mm nodig voor een waterhoeveelheid die fysiek in een buis van 75mm past.

3. Constructieve belasting: Grote buizen vol water en lucht wegen zwaar en vereisen een complexe en dure beugeling aan de dakconstructie.

De Revolutie: Hoe Druksystemen Werken

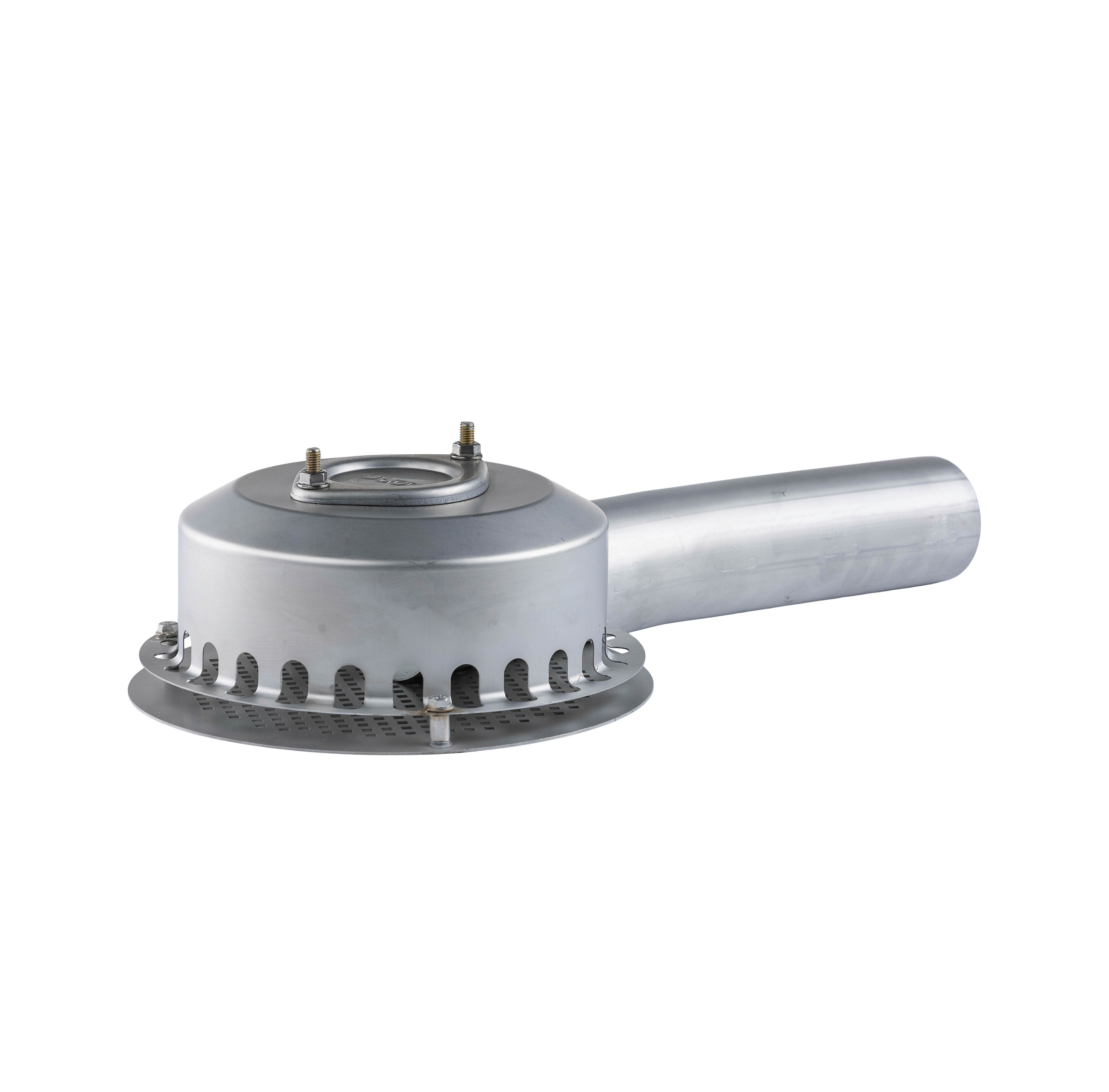

Een druksysteem, ook wel volume systeem genoemd, rekent af met deze beperkingen. Het geheim zit in de dakafvoer zelf. Door gebruik te maken van een speciale begrenzer, wordt de lucht buiten de buis gehouden zodra de regenintensiteit toeneemt.

De Fysica van de 'Volvulling'

Wanneer de leiding 100% gevuld is met water, treedt de wet van Bernoulli in werking. Het gewicht van de waterkolom in de verticale standleiding creëert een onderdruk in de horizontale leidingen. Deze onderdruk "zuigt" het water letterlijk van het dak.

Dit heeft enorme voordelen voor het ontwerp:

• Horizontale Montage: Dankzij de zuigkracht van de drukstroming is er slechts een minimaal afschot nodig, waardoor u maximale ontwerpvrijheid behoudt in de beschikbare ruimte.

• Hoge Stroomsnelheid: Het water verplaatst zich met een snelheid van wel 2 tot 3 meter per seconde. Dit zorgt voor een zelfreinigend effect, waardoor zand en vuil niet bezinken.

• Efficiënte Schachten: Waar u vroeger tien standleidingen nodig had, kunt u nu volstaan met enkele strategisch geplaatste loospunten.

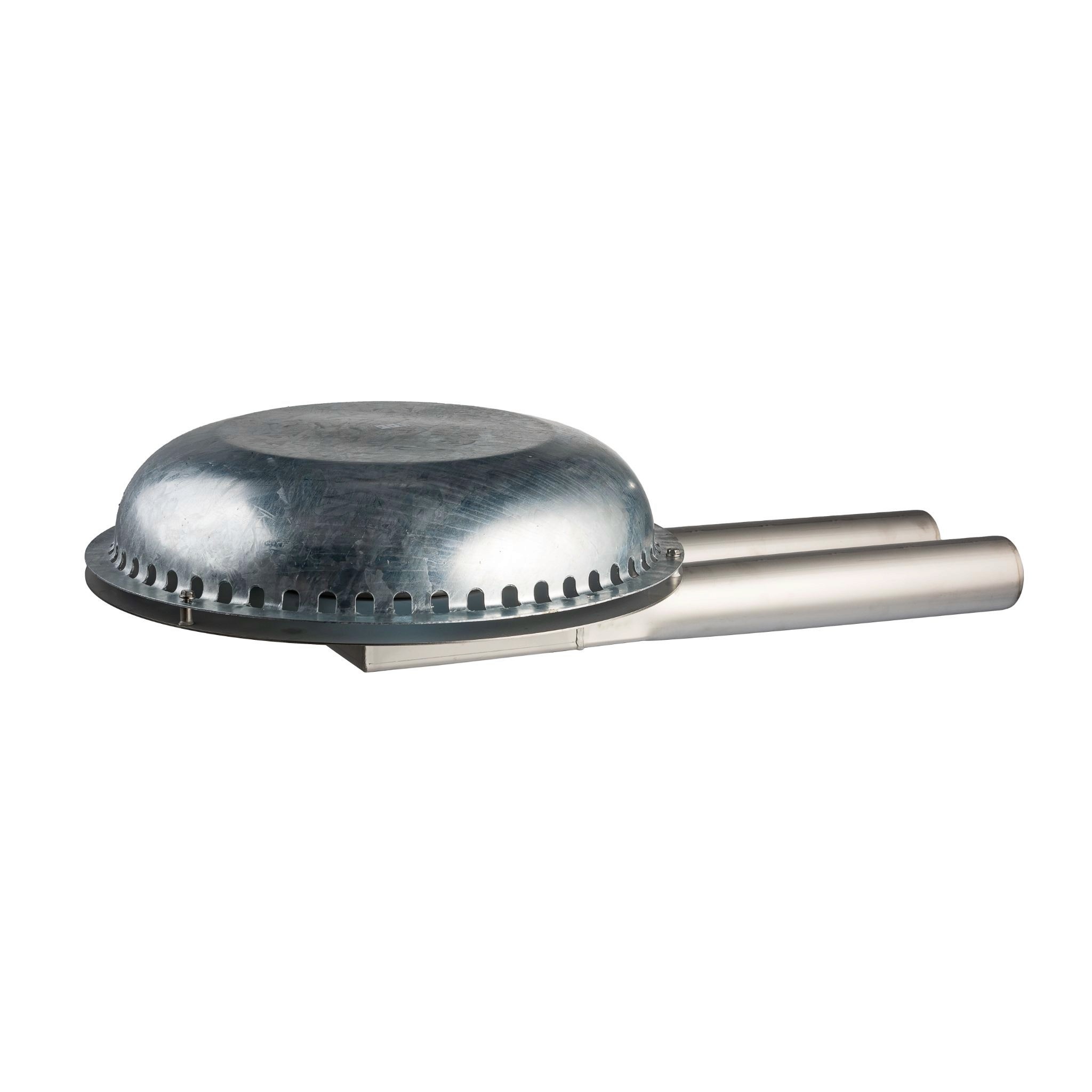

Focus op Veiligheid: De Serie 93 ATTIKASTAR®

Noodafwatering is wettelijk verplicht en moet volledig gescheiden zijn van de primaire hemelwaterafvoer. De Serie 93 ATTIKASTAR® is hierbij de 'gold standard'. Waarom? Omdat dit systeem specifiek is ontworpen om door de attika (de dakopstand) te lozen.

Bij extreme neerslag fungeert de ATTIKASTAR® als een krachtige noodoverstort. Dankzij de gepatenteerde techniek haalt dit systeem afvoercapaciteiten die voorheen onmogelijk werden gehouden voor attika-afvoeren. Hierdoor hoeft u minder gaten in uw dakconstructie te maken, wat de kans op lekkages en koudebruggen minimaliseert.

Materiaalkeuze: Staal versus Kunststof

Bij druksystemen treden grotere krachten op dan bij zwaartekrachtsystemen. Trillingen en drukverschillen vragen om een robuust materiaal. Loromeij kiest hier resoluut voor thermisch verzinkt staal (Loro-X).

De voordelen van staal in druksystemen:

• Vormvastheid: Staal rekt nauwelijks uit bij temperatuurverschillen, in tegenstelling tot PE of PVC. Dit voorkomt spanningen op de verbindingen.

• Brandveiligheid: In schachten en boven verlaagde plafonds is staal onbrandbaar (A1-klasse), wat een groot voordeel is voor de verzekerbaarheid van het pand.

• Slagvastheid: In een logistieke omgeving waar weleens een heftruck tegen een standleiding kan rijden, biedt staal de nodige bescherming.

Regelgeving: Voldoet uw ontwerp aan de NEN-normen?

In Nederland is de afwatering van gebouwen vastgelegd in de NEN 3215 en NTR 3216. Voor druksystemen gelden specifieke rekenregels. Het is niet simpelweg "een buis leggen"; het systeem moet hydraulisch exact in balans zijn.

Als de leidingen te groot zijn, wordt de volvulling niet bereikt en werkt het systeem niet. Zijn ze te klein, dan ontstaat er te veel weerstand. Daarom biedt Loromeij niet alleen de hardware, maar ook de technische ondersteuning om deze berekeningen uit te voeren. Hiermee bent u verzekerd van een systeem dat ook bij die ene "1 op de 100 jaar" storm blijft functioneren.

FAQ: Veelgestelde vragen over Druksystemen

Is een druksysteem ook geschikt voor renovatie?

Absoluut. Juist bij renovatie, waar de beschikbare ruimte vaak beperkt is en de dakbelasting kritisch is, biedt een druksysteem uitkomst. Door kleinere diameters te gebruiken, kunt u vaak meer capaciteit realiseren binnen de bestaande constructieve grenzen.

Hoe zit het met geluidsoverlast?

Omdat druksystemen met hoge snelheden werken, is een goede beugeling essentieel. Dankzij de massa van de Loro-X stalen buizen en speciale trillingsdempers is het geluidsniveau uitstekend te beheersen.

Wat is de levensduur van een ATTIKASTAR® systeem?

Door de thermische verzinking en de robuuste bouw gaat een stalen systeem van Loromeij vaak net zo lang mee als het gebouw zelf. Het is een investering in duurzaamheid en onderhoudsarme exploitatie.

Kies voor Zekerheid en Ruimte

Of u nu kiest voor een standaard hemelwaterafvoer of de overstap maakt naar geavanceerde druksystemen, de expertise van Loromeij staat tot uw beschikking. Met de innovatieve oplossingen van Loromeij kiest u voor de veiligste weg bij extreme regenval.

Wilt u een vergelijking tussen een traditioneel systeem en een druksysteem voor uw huidige project?

Neem vandaag nog contact op met de technisch adviseurs van Loromeij voor een vrijblijvend advies.
